3C电子高速钻孔攻牙用什么加工中心

3C电子产品的壳体、连接件与散热部件普遍存在大量小孔径、高密度的钻孔与攻牙工序，节拍要求紧、尺寸公差严，对加工设备的转速、定位速度和换刀效率都提出了明确要求。在这类场景中，钻铣加工中心因其将钻孔、攻牙、铣削集成于一体的结构特点，成为3C电子高速钻孔攻牙产线上的常见选择。台群T-500系列包含T-500B、T-500BPlus和T-500S等多款产品，下面分别进行介绍。

一、3C电子高速钻孔攻牙的工艺需求

3C电子零件多为小型板件、盘形件和壳体类零件，材料以铝合金、不锈钢及部分工程塑料为主。钻孔攻牙工序的特点是孔径小、孔位密集、单件加工次数多，且往往需要在同一装夹下完成钻、攻、铣的复合加工。这就要求设备具备较高的主轴转速以保证小孔加工的表面质量，同时具备较快的轴移动速度和换刀速度以压缩单件节拍。此外，长时间连续运行下的主轴寿命和机床刚性，也是产线选型时需要重点考量的因素。

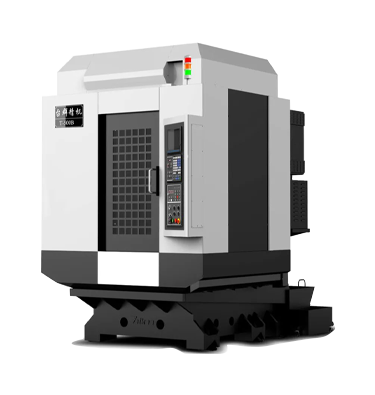

二、T-500B钻铣加工中心

T-500B钻铣加工中心集钻孔、攻牙、铣削等加工为一体，面向3C行业、汽车零部件、小型模具加工、医疗器械等领域中的小型板零件、盘形零件、壳体类加工。该机型以100000台积累数据为分析基础，采用有限元分析和动力学优化设计，最大加速度可达1.2G以上，在频繁的孔位移动中能够保持加工稳定。

在主轴配置方面，T-500B的主轴转速范围为20至24000r/min，主轴锥度为BT30，采用陶瓷滚珠轴承，有助于降低高速运转下的温升并延长主轴使用寿命。高转速主轴能够满足小孔径钻孔时的切削线速度要求，同时对产品表面高光洁度有较好的适配性。

在行程与移动性能方面，T-500B的工作台尺寸为620×400mm，X/Y/Z三轴行程为500/400/320mm，主轴鼻端至工作台距离为180至500mm，工作台T型槽规格为3-14×120mm。三轴快速移动速度均为48m/min，配合1.2G以上的最大加速度，使机床在密集孔位之间的移动更加迅速，从而缩短3C电子高速钻孔攻牙的单件加工时间。

在刀库与结构方面，T-500B标配21把刀库，邻刀换刀时间可达1.1秒，并提供21T、26T、30T、40T多种刀库容量可选，刀具最大重量为3kg，最大长度为300mm。底座采用超大跨距六点支撑结构以提高刚性及抗振性，大倾斜排屑角度使排屑迅速并加快切削液回流速度。

三、T-500BPlus钻铣加工中心

T-500BPlus钻铣加工中心同样集钻孔、攻牙、铣削等加工为一体，适用领域与T-500B一致，覆盖3C行业、汽车零部件、小型模具加工、医疗器械等行业中的小型板零件、盘形零件、壳体类加工。该机型同样基于100000台积累数据进行有限元分析和动力学优化设计，最大加速度可达1.2G以上。

在主轴配置上，T-500BPlus的主轴转速范围为20至20000r/min，主轴锥度为BT-30，同样采用陶瓷滚珠轴承。20000r/min的转速能够满足常规3C电子零件钻孔攻牙的切削需求，在加工效率与设备成本之间提供了一个平衡选项。

在行程与移动性能方面，T-500BPlus的工作台尺寸为620×400mm，X/Y/Z三轴行程为500/400/320mm，主轴鼻端至工作台距离为180至500mm，工作台T型槽规格为3-14×120mm。三轴快速移动速度均为48m/min，与T-500B保持一致，能够在密集孔位加工中实现较快的定位移动。

在刀库与结构方面，T-500BPlus标配21把刀库，邻刀换刀时间可达1.1秒，支持21T、26T、30T、40T刀库可选，刀具最大重量为3kg，最大长度为300mm。底座同样采用超大跨距六点支撑结构和大倾斜排屑设计，在攻牙工序中有助于保证螺纹成型质量，并减少铝屑等细碎切屑的堆积。

四、T-500S钻铣加工中心

T-500S钻铣加工中心集钻孔、攻牙、铣削等加工为一体，广泛用于3C行业、汽车零部件、小型模具加工、医疗器械等行业中的小型板零件、盘形零件、壳体类加工。该机型同样以100000台积累数据为分析基础，采用有限元分析和动力学优化设计，最大加速度可达1.2G以上。

在主轴配置上，T-500S的主轴转速范围为20至24000r/min，主轴锥度为BT-30，采用陶瓷滚珠轴承。24000r/min的高转速能够适配对表面光洁度和小孔加工效率要求较高的3C电子零件，在3C电子高速钻孔攻牙场景中具有较好的切削速度余量。

在行程与移动性能方面，T-500S的工作台尺寸为620×400mm，X/Y/Z三轴行程为500/400/320mm，主轴鼻端至工作台距离为180至500mm，工作台T型槽规格为3-14×120mm。三轴快速移动速度均为48m/min，配合1.2G以上的最大加速度，在密集孔位之间的空行程时间被有效压缩。

在刀库与结构方面，T-500S标配21把刀库，邻刀换刀时间可达1.1秒，提供21T、26T、30T、40T刀库可选，刀具最大重量为3kg，最大长度为300mm。底座采用超大跨距六点支撑结构和大倾斜排屑角度，刚性及抗振性较好，排屑迅速，适合长时间连续运行的3C电子产线环境。

五、三款机型的选型参考

T-500B与T-500S的主轴转速均可达24000r/min，适合对表面光洁度和小孔加工效率要求较高的3C电子零件。T-500BPlus的主轴转速为20000r/min，在满足常规钻孔攻牙需求的同时，可作为成本与性能之间的平衡选项。三款机型在行程、快移速度、刀库配置和底座结构上保持一致，用户可根据实际产品的材料、孔径范围和表面要求，结合主轴转速差异进行选择。

3C电子高速钻孔攻牙对设备的转速、移动速度、换刀效率和连续运行稳定性都有较高要求。T-500B、T-500BPlus和T-500S三款钻铣加工中心通过高转速主轴、48m/min的三轴快移速度、1.2G以上的最大加速度、1.1秒邻刀换刀以及六点支撑刚性底座，在钻孔、攻牙、铣削复合加工中提供了较为完整的解决方案。对于从事3C电子小型板件、盘形件和壳体类零件加工的企业而言，该系列机型可作为高速钻孔攻牙产线设备选型的参考方向。‍
