人形机器人作为智能装备产业的核心赛道，全身数十处关节模组是实现仿生运动、精准操作的关键载体。髋关节、肘关节、灵巧手指关节等部件普遍采用7075/6061铝合金轻量化薄壁结构，集成多空间曲面、交叉斜孔、多层安装法兰，对位置度、同心度、曲面轮廓度要求达到±0.02mm甚至微米级标准。传统三轴、四轴加工设备多次翻面装夹带来误差累积、工序冗长、曲面加工质量差等痛点，而五轴联动加工中心依托多自由度协同切削能力，匹配人形机器人关节全品类精密加工需求，成为关节量产与手板试制不可或缺的高 端装备。

一、一次装夹成型，减少多工序装夹累积误差

人形机器人关节属于多自由度复合结构，单一个关节壳体包含内腔、外仿生曲面、多组斜向定位孔、减速器安装法兰、连杆铰接座等数十组加工特征，三轴机床加工需5次以上翻面、多次重新定位，每一次装夹都会产生定位偏差，多重叠加后极易超出关节公差阈值，直接造成装配卡顿、传动异响、运动精度衰减。

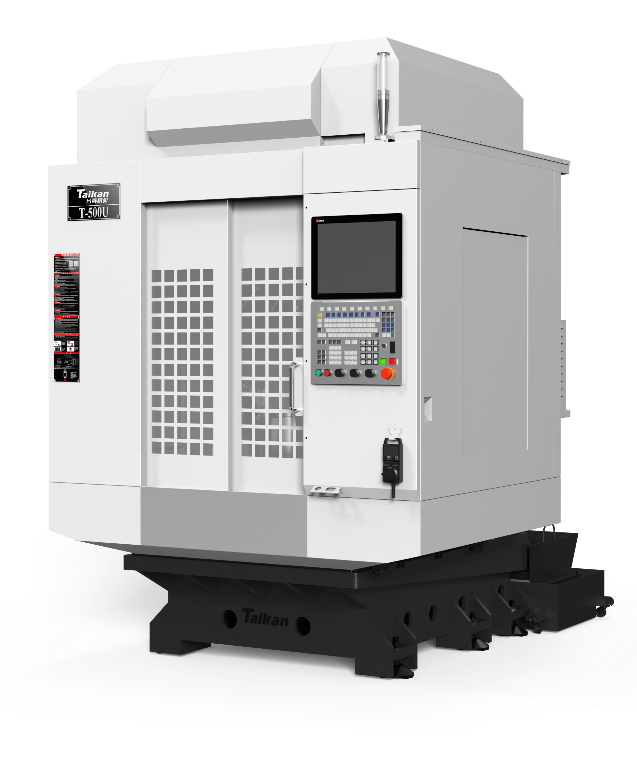

以创世纪T-500U钻铣五轴加工中心，五轴联动钻铣加工中心为例，台群精机T-500U 标配DD直驱转台 24000rpm BBT30高速主轴，五轴五联动一次装夹成型，覆盖灵巧手、基座、手掌壳体全品类加工，一站式落地机器人零部件量产方案。其A轴摆动范围±110°、C轴连续360°旋转，配合雷尼绍在线测头实时探测、误差自动补正，可将关节孔位位置度稳定控制在±0.02mm以内，同心度可达0.01mm，可将关节孔位位置度稳定控制在±0.02mm以内，同心度可达0.01mm，完全满足灵巧手指尖、髋部骨架等高精度传动关节的加工标准。从源头规避重复定位误差，大幅提升关节零部件批量加工尺寸一致性，降低成品报废率。

二、多维刀具姿态适配，攻克复杂曲面异形结构加工难题

仿生人形机器人关节摒弃规则箱体设计，大量采用流线型曲面、异形倒扣、深腔薄壁结构，尤其手指关节、小臂仿生壳体、机器狗腿部骨架，曲面扭曲角度大、内部存在加工干涉盲区，三轴机床刀具只能垂直进给，加工曲面易产生台阶接刀痕，狭小内腔无法下刀，必须拆分多道工序简化结构，破坏零件一体化轻量化设计。

五轴联动加工中心实现X/Y/Z三轴直线运动与A/C旋转轴同步联动，可任意调整刀具切削倾角，让刀具始终以最优角度贴合曲面轮廓，无干涉完成复杂曲面、交叉斜孔、深腔倒扣一体化铣削。针对手板小批量试制阶段的异形关节毛坯，五轴联动加工中心可直接对整块铝合金原料开粗后联动精加工曲面；进入大批量压铸毛坯精加工阶段，搭配三加二定轴加工模式，高效完成关键配合面、定位孔精密铣削。创世纪V-500U高 端动梁五轴机型采用HSKA63高速电主轴，最高转速20000r/min，加工铝合金关节壳体表面粗糙度可达Ra0.8μm以下，曲面光滑无接刀纹，无需二次抛光工序，适配仿生外观与精密传动双重需求。

三、集约全工序加工，大幅提升关节零部件生产效率

人形机器人关节加工涵盖铣外形、钻斜孔、攻牙、曲面精铣、法兰端面精磨等十余道工序，传统工艺需要钻铣中心、立式加工中心、车床多设备流转加工，工件转运、重复装夹、工装更换消耗大量工时，单件关节加工周期冗长，难以支撑机器人产业快速扩产需求。

五轴联动加工中心实现铣、钻、攻、镗复合加工一体化，一台设备覆盖关节全部加工工序，省去工件跨设备转运、工装重复制作成本。对比三轴加工方案，采用五轴联动加工中心加工单套人形机器人髋关节，综合加工效率提升，换刀时间最快低至1.1秒，搭配21~40把大容量刀库，无需频繁停机换刀，适配多品种关节柔性生产。同时，五轴联动切削路径更短、切削受力均匀，刀具磨损显著降低，延长刀具使用寿命，进一步压缩单件加工成本，兼顾手板小批量打样与万件级量产两种生产场景。

四、高刚性精密架构，适配轻量化薄壁关节防变形加工

为降低机器人自重、提升负载比，绝大多数关节结构件为薄壁铝合金件，部分灵巧手零件壁厚不足1mm，切削过程易受切削热、切削力影响产生形变，尺寸精度难以稳定维持。普通三轴机床刚性不足，高速铣削薄壁曲面易出现震颤，导致零件轮廓超差。

创世纪全系五轴联动加工中心采用高强度树脂砂一体铸造床身，三轴配置C3级预拉中空冷却丝杆，滚柱线轨承载，整机刚性大幅提升；中空丝杆循环冷却系统抑制高速运动热延伸，长期连续加工精度不漂移。直驱转台无蜗轮蜗杆传动间隙，锁紧扭矩充足，加工薄壁关节壳体时有效抑制切削振动，解决薄壁件震刀、变形痛点。针对钛合金、高强度不锈钢等难加工关节材料，大功率主轴提供充足切削扭矩，兼顾开粗去除余量与高精度精加工，实现轻量化、高强度关节零件稳定量产。

五、一站式工艺配套，覆盖机器人全品类关节加工场景

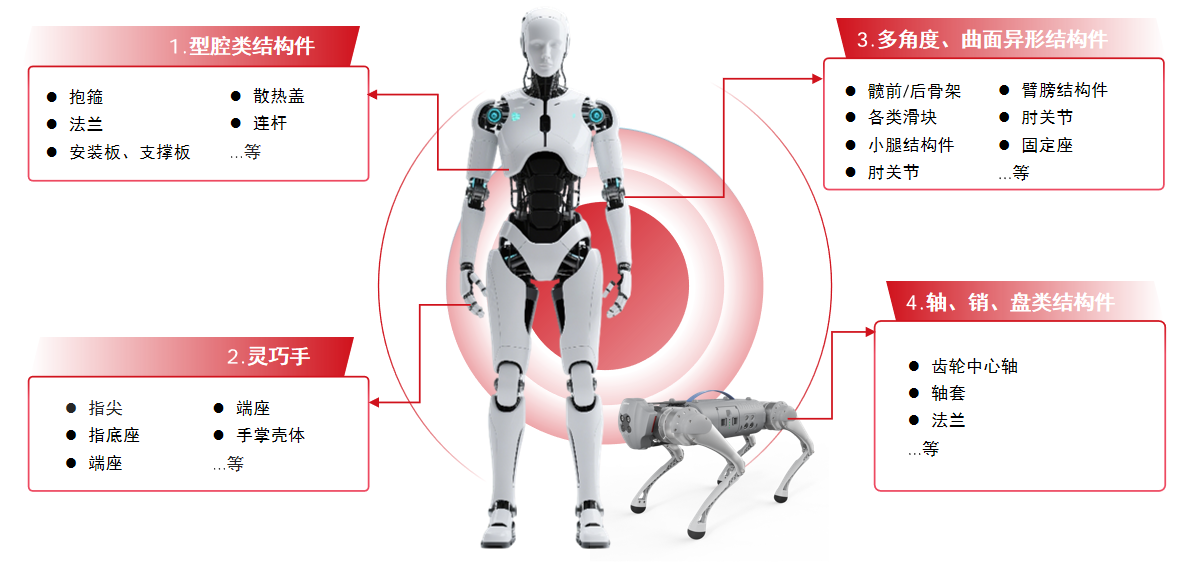

从微小灵巧手指尖关节、小臂连杆，到大型髋部骨架、机器狗腿部壳体，不同尺寸、精度等级的关节零部件，均可匹配对应规格五轴联动加工中心：小型T-500U五轴钻铣中心适配手指微型关节、小型传动连接件；T-V320UA五轴立式加工中心加工中型肢体骨架、腿部壳体；V-500U、V-650U动梁五轴机型承接大型高精密旋转关节、电池仓仿生壳体。

依托五轴联动加工中心设备矩阵，企业可搭建完整机器人结构件加工产线，配合厂商一站式工艺服务，从零件图纸工艺拆解、工装定制、试切优化到量产调试全流程技术兜底，打破“设备与加工工艺脱节”行业痛点。搭配ISO9001、ISO14001、ISO45001三大质量体系管控，五轴设备加工的关节零部件尺寸、形位精度长期稳定，助力人形机器人企业实现零部件自主化、规模化生产。

人形机器人产业高速发展背景下，关节精密制造能力成为产业链核心竞争力。五轴联动加工中心凭借一次装夹高精度成型、复杂曲面无死角切削、全工序集约高效、高刚性防变形四大核心优势，彻底突破传统机床加工瓶颈，解决人形机器人关节结构复杂、精度严苛、轻量化薄壁等系列加工难题。随着国产五轴装备技术持续迭代，以创世纪为代表的本土五轴联动加工中心，将持续赋能人形机器人、机器狗核心结构件国产化制造，推动高 端机器人产业加速落地量产。‍
