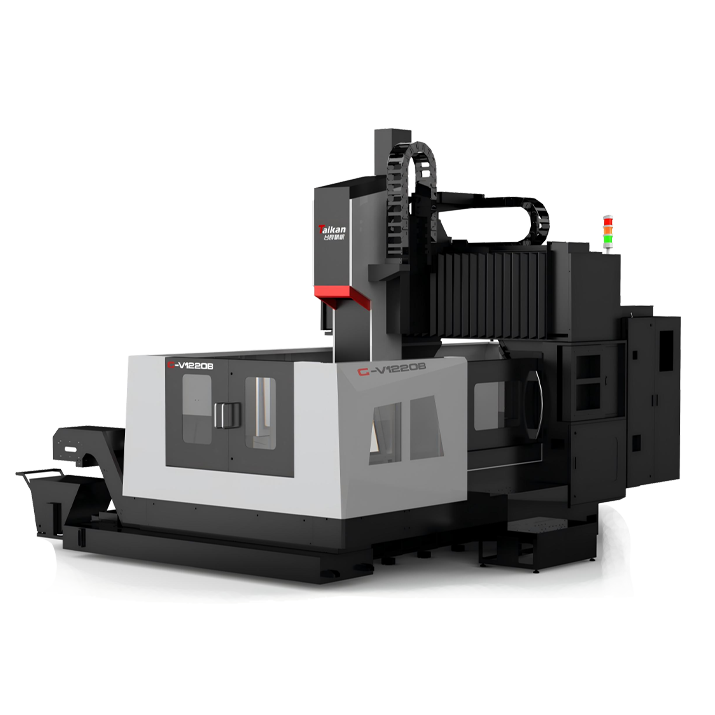

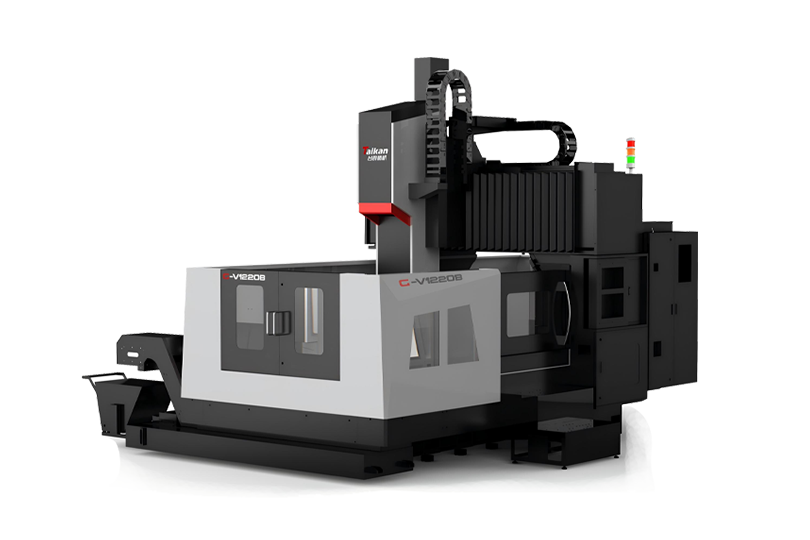

G-V1220B 龙门加工中心
产品概况
采用三线轨、立柱和横梁一体化龙门结构，配高刚性机械主轴与变速齿轮箱直联，适用于大中型箱体类、板类、盘类、阀门类、壳体类等复杂零件的多品种中小批量加工。
基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。主要铸件均经过有限元分析，筋格布置合理，充分满足机床高扭矩切削的需要。
资料下载
基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。主要铸件均经过有限元分析，筋格布置合理，充分满足机床高扭矩切削的需要。
产品特点
产品参数
| 项目 | 单位 | G-V1220B |
|---|---|---|
| 工作台尺寸 | mm | 2000*1250 |
| X/Y/Z三轴行程 | mm | 2150/1500（+25 换刀行程）/800 |
| 主轴端面到工作台面距离 | mm | 100～900 |
| 工作台T型槽(槽数-槽宽*间宽) | mm | 7-22*160 |
| 主轴转速(选配) | r/min | 50～6000 |
| 刀柄规格 | / | BT50 |
| X/Y/Z三轴快移速度 | m/min | 16/16/12 |
| 丝杠 X/Y/Z（直径*导程） | mm | 50*12/50*12/50*12 |
| 切削进给速度范围 | mm/min | 1-10000 |
| 定位精度（X/Y/Z） | mm | 0.015/0.012/0.012 |
